Truck Slack Adjuster: Typer, funktion og vedligeholdelsesvejledning

Hvad en Truck Slack Adjuster faktisk gør

En lastbil slækjustering er det mekaniske led mellem luftbremsekammerets trykstang og bremseknastakslen. Når føreren aktiverer bremserne, skubber trykluft stødstangen udad, og slækjusteringen konverterer den lineære kraft til rotationsmoment, der drejer S-kammen, og tvinger bremseskoene mod tromlen. Uden en korrekt fungerende slækjustering er bremsekammerets slaglængde spildt - skoene kommer aldrig helt i kontakt med tromlen, bremselængden øges, og køretøjet kan mislykkes ved en vejsideinspektion på stedet.

Udtrykket "slæk" refererer til den lille mængde spillerum, der skal være mellem bremsebelægningen og tromlen, når bremserne slippes. Efterhånden som foringen slides, vokser den frigang. Slackjusterens opgave - uanset om det gøres manuelt af en tekniker eller automatisk af en intern mekanisme - er at holde denne frigang inden for specifikationerne, så fuld bremsekraft er tilgængelig, hver gang pedalen går ned.

Det lovpligtige maksimale bremsekammerslag i Nejrdamerika under FMCSA-reglerne er defineret af kammerstørrelsen - for et Type 30-kammer er denne grænse 2 tommer (51 mm). Overskrides det, og køretøjet sættes ud af drift. En slækjustering, der er ude af justering, beslaglagt eller slidt, er en af ​​de mest almindelige årsager til, at kommercielle lastbiler fejler niveau I vejsideinspektioner.

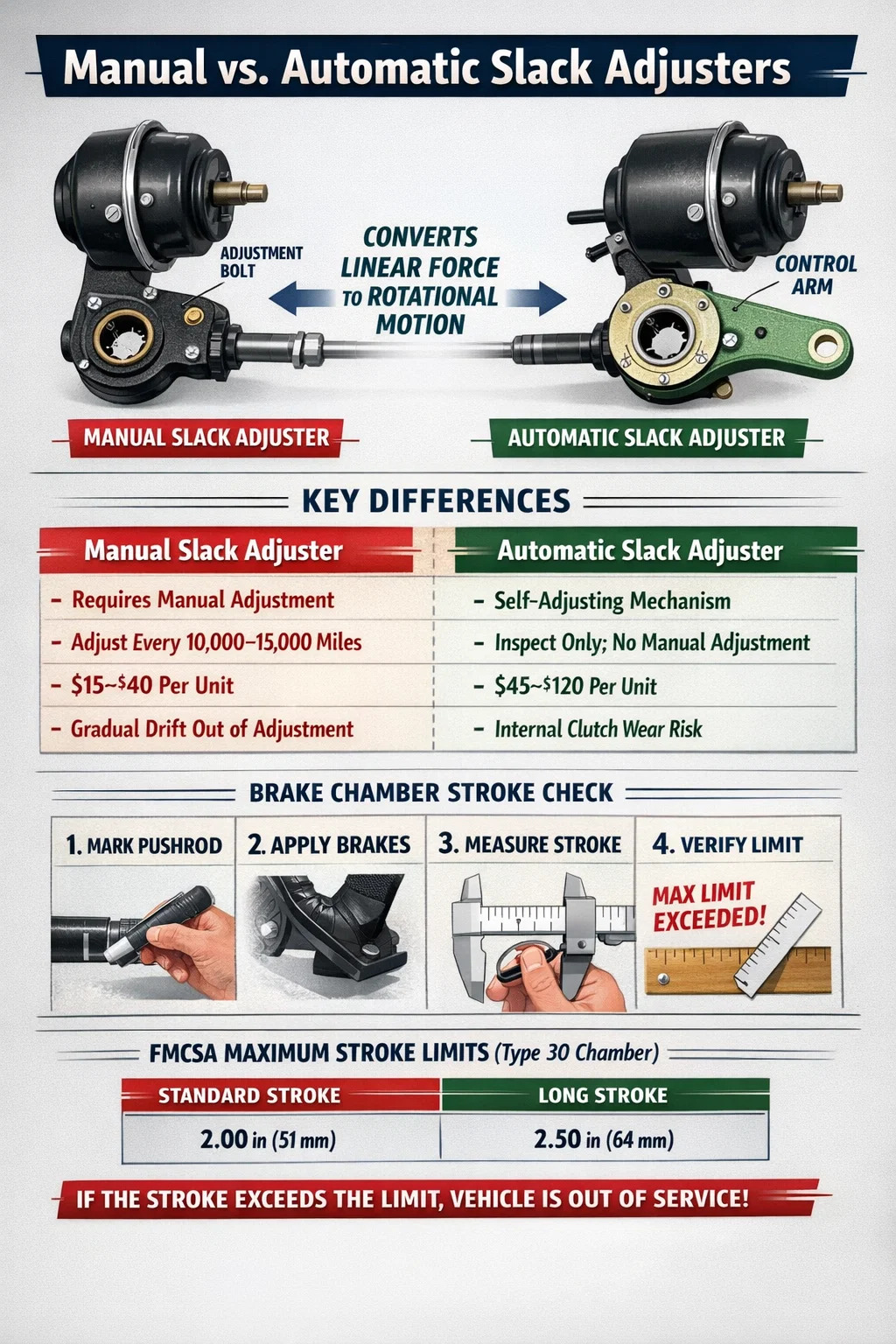

Manuel vs. Automatisk Slack Adjusters: Kerneforskelle

To hovedkategorier af slækjustering anvendes på kommercielle lastbiler i dag: manuelle slack justeringer og automatiske slack justeringer (ASA'er). Hver har et særskilt driftsprincip, vedligeholdelseskrav og lovmæssig historie.

Manuelle Slack Adjusters

Manuelle slækjusteringer kræver, at en tekniker fysisk drejer en justeringsbolt - typisk en 9/16-tommer sekskantbeslag - for at rotere snekkegearet inde i justeringslegemet og ændre positionen af bremseknastakslen. Der er ingen selvkorrigerende mekanisme. Hvis chaufføren eller flådevedligeholdelsesteamet ikke følger et planlagt inspektionsinterval, går justeringen ud af specifikationen, efterhånden som foringen slides. Ved operationer med store kilometertal kan dette ske inden for en enkelt uge efter service.

Manuelle enheder er enklere at fremstille og billigere pr. aksel. De forbliver i drift på ældre trailere og noget specialiseret udstyr, men FMCSA-regulativer har krævet automatiske slørjusteringer på alle nyfremstillede luftbremsede køretøjer siden 20. oktober 1994 , hvilket betyder, at størstedelen af den aktive flåde har haft ASA'er i over 30 år.

Automatiske Slack Adjusters

En automatisk slækjustering bruger en intern envejskoblingsmekanisme, et snekkegear og en kontrolarm, der registrerer det faktiske kammerslag under hver bremsning. Når slaget overstiger den indstillede tærskel, roterer den indvendige pal snekkegearet trinvist, hvilket fører knastakslen frem og reducerer mellemrummet mellem foring og tromle. Dette sker kontinuerligt og automatisk under normal drift, uden nogen teknikerinput.

Det kritiske punkt, som mange bilister misforstår: en ASA eliminerer ikke behovet for inspektion. Det eliminerer behovet for rutinemæssig manuel justering. Hvis en ASA konstant justerer sig selv og stadig ikke kan holde slaglængden inden for grænserne, er det et symptom på en slidt foring, en fastklemt knastakselbøsning, en revnet bremsetromle eller en defekt justering - ikke et tegn på, at teknikeren blot skal dreje justeringsbolten igen.

Sådan kontrollerer du justering af slækjustering: Push-Rod Stroke Method

Standardmetoden til at verificere justering af slækjustering er måling af det påførte bremsekammerslag. Dette kræver ikke fjernelse af komponenter - det er en måleprocedure, som enhver kvalificeret tekniker eller chauffør med grundlæggende værktøjer kan udføre.

1. Bloker hjulene og slip parkeringsbremsen.
2. Marker stødstangen på forsiden af ​​bremsekammeret med kridt eller en malerpen.
3. Få en assistent til at anvende cirka 90 psi driftsbremsetryk (eller brug et bremseværktøj).
4. Mål afstanden, som stødstangen tilbagelagde fra dens oprindelige mærke til dens påførte position.
5. Sammenlign målingen med FMCSA-slaggrænsetabellen for den specifikke kammertype og størrelse.
6. Slip bremserne og bekræft, at stødstangen trækkes helt tilbage. En stødstang, der ikke trækkes helt tilbage, indikerer en trækkende bremse eller en fastlåst returfjeder - et separat, men lige så alvorligt problem.

Almindelige kammertypeslaggrænser til reference:

Identificer altid den kammertype, der er stemplet på kammerkroppen, før du sammenligner målinger. Brug af den forkerte referencegrænse er en almindelig og kostbar fejl under inspektioner før turen.

Hvordan man manuelt justerer en Slack Adjuster korrekt

Manuel justering gælder primært for køretøjer med manuelle slørjusteringer og for at nulstille den indledende justering efter installation af en ny automatisk slørjustering. Det er ikke - og det kan ikke siges klart nok - et rutinemæssigt vedligeholdelsestrin for en ASA, der allerede er i drift. Gentagne gange manuel justering af en in-service ASA maskerer et underliggende problem og er en overtrædelse af korrekt bremsevedligeholdelsespraksis.

Justeringsprocedure for manuelle slækjusteringer

1. Slip parkeringsbremsen og bloker hjulene sikkert.
2. Find justeringsbolten på den slap justeringskrop. På de fleste nordamerikanske designs vender den udenbords for tilgængelighed.
3. Skru justeringen lidt tilbage ved at dreje bolten mod uret (løsne) for at bekræfte, at snekkegearet ikke sidder fast.
4. Drej justeringsbolten med uret for at føre bremseskoene frem mod tromlen, indtil du mærker modstand - sko er nu i kontakt med tromlen.
5. Skru bolten af ​​en kvart til en halv omgang mod uret for at skabe den korrekte frigang. Hjulet skal dreje frit med hånden med et lille træk.
6. Aktiver og slip driftsbremserne flere gange, og mål igen stødstangsslaget for at bekræfte, at det falder inden for grænserne.
7. Kontroller, at hjulet drejer frit efter frigørelse af bremsen. Hvis den ikke gør det, trækker bremsen - træk justeringen yderligere tilbage.

Målet er et stødstangslag på mellem 3/4 tomme og den gældende maksimumgrænse for kammertypen. Et slag, der er for kort - under 3/4 tomme - indikerer, at skoene kører for tæt på tromlen og kan forårsage bremsemodstand, varmeopbygning og for tidligt slid på belægningen.

Tegn på en svigtende eller mislykket slackjustering

Slackjusterfejl melder sig ikke altid dramatisk. I mange tilfælde er nedbrydningen gradvis og viser sig først som en overtrædelse af vejsideinspektionen snarere end en pludselig hændelse af bremsetab. At kende advarselsskiltene gør det muligt for flåder at fange problemer, før de bliver ude af drift overtrædelser eller endnu værre.

• Overdreven stødstangslag: Den mest direkte indikator. Hvis slaglængdemålinger konsekvent nærmer sig eller overskrider den lovlige grænse, på trods af at ASA er i drift, er justeringsanordningens indvendige kobling sandsynligvis slidt forbi dens funktionelle rækkevidde.
• Bremsemodstand og varme: En ASA, der har overjusteret - fremført skoene for langt mod tromlen - forårsager kontinuerlig delvis kontakt. Hjulenden bliver varm, beklædningen slides for tidligt, og i alvorlige tilfælde følger tromlenrevner eller hjultætningsfejl. Tromleoverfladetemperaturer over 300°F (149°C) i hvile er en stærk indikator for trækkende bremser.
• Køretøj, der trækker under bremsning: Hvis den ene side af en aksel har en ude af justering slækjustering, og den anden er inden for specifikationen, er bremsekraften ulige. Lastbilen trækker mod siden med større bremsekraft. Denne tilstand forværres på glatte overflader.
• Synlig korrosion eller fastklemt gaffelstift: Forbindelsen mellem stødstangsgaffelen og slækjusteringshullet er en korrosionsfælde. En fastklemt stift betyder, at stødstangen ikke kan dreje korrekt under bremsning, hvilket reducerer effektiv slaglængde og bremsekraft.
• Løs eller sjusket følelse i justeringskroppen: Tag fat i den slap justeringsarm med hånden (bremser udløst, hjul blokeret). Der skal være minimalt spil. For stort side-til-side eller rotationsspil indikerer slidte interne komponenter eller en løs not på knastakslen.
• Fedtudrensning fra tætninger: Oversmøring af den slanke justeringsfitting tvinger fedt ind i den indvendige mekanisme og kan beskadige envejskoblingen i en ASA. Omvendt korroderer fedtudsultede justeringsanordninger indvendigt og sætter sig fast.

Udskiftning af Slack Adjuster: Hvornår og hvordan

Der er ikke noget universelt kilometertalsinterval for automatisk udskiftning af slækjustering, fordi levetiden i høj grad afhænger af driftsmiljøet, smørefrekvensen, vejsalteksponering og belægningsændringshistorik. Men flere betingelser gør udskiftning obligatorisk snarere end valgfri.

Udskift Slack Adjuster, når:

• Enheden kan ikke holde slaglængden inden for lovmæssige grænser på trods af et kendt godt bremsesystem (gode foringer, god tromle, funktionel knastaksel).
• Indvendige komponenter er synligt korroderede, revnede eller har grebet sig uoprettelige med smøring.
• Justeringshuset viser revner, afskallede splines eller stødskader fra vejaffald.
• Bremsebelægninger udskiftes, og ASA har været i drift i mere end 500.000 miles uden udskiftning - nogle flåder erstatter ASA'er ved hver anden reline som en standardpolitik.
• Gaffelbensboringen er aflang eller slidt, hvilket påvirker geometrien af ​​stødstang-til-arm-forbindelsen.

Installationstrin for en ny automatisk slækjustering

1. Bekræft, at den nye ASA matcher originalen i armlængde, splineantal og gaffelhulsdiameter. Armlængden påvirker direkte den mekaniske fordel — Brug af den forkerte længde ændrer det leverede bremsemoment, selvom justeringsslaget ser korrekt ud.
2. Efterse knastakslens noter, bøsninger og edderkopmontering, før du installerer den nye justeringsanordning. En slidt knastakselbøsning gør det muligt for knasten at skifte sideværts under belastning, hvilket forårsager ujævn beklædningskontakt.
3. Smør knastakslens noter let, før du trykker justeringen på plads.
4. Monter gaffelstiften med en ny split - genbrug aldrig en split.
5. Udfør den indledende manuelle sætjustering i henhold til producentens specifikationer. De fleste ASA'er kræver en hel omgang af justeringsbolten for at sætte den indvendige mekanisme på plads, før den automatiske funktion aktiveres.
6. Aktiver og slip driftsbremserne 10 gange fra fuldt systemtryk for at tillade ASA at cykle og indstille dens indvendige position.
7. Mål stødstangens slaglængde. Hvis den forbliver ude af specifikationen efter 10 bremseaktiveringer, skal du kontrollere hele bremseenheden igen, før den nye justeringsanordning fordømmes.
8. Smør fittingen, indtil der kommer frisk fedt ved justeringstætningerne - typisk 2 til 4 pumper af en standard fedtsprøjte ved installation.

Smøring: Det mest forsømte aspekt af Slack Adjuster-vedligeholdelse

Fedt er ikke valgfrit for slækjusteringens levetid - det er det primære forsvar mod den indre korrosion, der dræber justeringerne for tidligt. Både manuelle og automatiske slørjusteringer har fedtfittings (Zerk fittings), der skal serviceres efter en fastlagt tidsplan.

Standardanbefalingen fra de fleste OEM-producenter er at smøre slanke justeringsfittings hver 25.000 miles eller ved hver PM-service, alt efter hvad der kommer først . I svære arbejdscyklusser - tankskibe, der kører på saltede vinterveje, dumpere i slibende miljøer, affaldskøretøjer med hyppig stop-start-pligt - bør dette interval skæres ned til 10.000-15.000 miles.

Brug kun NLGI Grade 1 eller Grade 2 chassisfedt, der opfylder ASTM D4950 klassifikationen GC-LB eller chassisproducentens specifikke anbefaling. Brug ikke lithiumkompleksfedt i applikationer, hvor OEM specificerer calciumsulfonat eller en anden kemi - inkompatible fedtstoffer kan forårsage intern adskillelse og fremskynde slid i stedet for at forhindre det.

Ved smøring pumpes langsomt, indtil der vises frisk fedt ved tætnings- eller udrensningspunktet. Overpumpning tvinger fedt forbi indvendige tætninger og ind i koblingsmekanismen på en ASA, hvilket kan deaktivere den selvjusterende funktion. To til tre pumper af en håndbetjent fedtsprøjte er tilstrækkelig til de fleste designs. Hvis fittingen ikke accepterer fedt, er den indvendige boring enten pakket fast med hærdet gammelt fedt, eller fittingen tilstoppes. Tving ikke yderligere tryk – fjern fittingen, ryd porten, og smør igen.

Slap justeringsarmlængde og bremsemoment: hvorfor geometri betyder noget

Armlængden af en slækjustering måles fra midten af knastakselboringen til midten af gaffelstifthullet. Denne dimension er kritisk, fordi den sætter den mekaniske fordel - forholdet mellem lineær kraft fra bremsekammeret og rotationsmoment påført knastakslen.

Standard armlængder for nordamerikanske lastbiler kører fra 5-1/2 tommer til 6-3/8 tommer , hvor 5-1/2 tomme er det mest almindelige på drivaksler og 6 tommer på nogle styreaksler og trailerapplikationer. Forholdet mellem armlængde og drejningsmoment er direkte: En længere arm producerer mere rotationsmoment fra den samme stødstangskraft, men kræver mere stødstangsvandring for at opnå den samme knastrotationsvinkel. Det er derfor, at blanding af armlængder på tværs af en aksel - selv med en halv tomme - skaber et bremsebalanceproblem.

Når den originale slækjusterarmlængde er ukendt - for eksempel når en enhed er blevet udskiftet i marken uden dokumentation - er den sikreste praksis at måle den resterende justeringsanordning på den modsatte side af akslen og matche den nøjagtigt. Brug ikke som standard den mest almindelige størrelse uden at bekræfte den mod den modsatte side.

Almindelige fejl, flåder laver med automatiske slækjusteringer

Overgangen fra manuelle til automatiske slackjusteringer introducerede en ny kategori af vedligeholdelsesfejl - fejl, der stammer fra misforståelser af, hvordan ASA'er fungerer. Disse er konsekvent citeret i bremserelaterede udelukkelsesovertrædelser og undersøgelser efter ulykker.

• Manuel efterjustering af en in-service ASA: Dette er den mest almindelige fejl. Drejning af justeringsbolten på en funktionel ASA fremfører kammen, men den næste bremseanvendelse får ASA til at selvjustere igen - ofte resulterer i overjustering og bremsemodstand. Hvis ASA er ude af justering, skal du identificere hvorfor, ikke bare tvinge den tilbage til specifikationen med en skruenøgle.
• Springer cyklusproceduren efter installation over: At installere en ASA og straks sende lastbilen til inspektion uden at cykle på bremserne flere gange betyder, at justeringsanordningen ikke har fuldført sin indledende selvindstilling. Slagmålinger taget før cykling vil ofte se ud af spec, selv når enheden er perfekt funktionel.
• Installation af en ASA uden at udskifte slidte knastakselbøsninger: En bøsning med 0,020 tommer sideslid gør det muligt for knasten at skifte under bremsning, hvilket giver inkonsekvent skokontakt og uregelmæssige slagmålinger. En ny ASA kan ikke rette op på dette opstrømsproblem.
• Forsømmelse af at inspicere kontrolarmen: De fleste ASA'er bruger en kontrolarm, der hviler mod et fast referencepunkt på akseledderkoppen eller bremseedderkop for at føle kammerslag. Hvis denne arm er bøjet, mangler eller placeret forkert, kan ASA ikke registrere det faktiske slag og vil enten over- eller underjustere.
• Brug af den forkerte reservedel: Ikke alle ASA'er er udskiftelige. Splineantal, splinestørrelse (grov vs. fin), armlængde og gaffelhulsdiameter skal alle matche. Installation af en ASA med et andet splineantal end den originale knastaksel vil medføre, at enheden enten ikke griber ind eller stripper splines inden for de første par hundrede miles.

CVSA-inspektionskriterier og ude af drift

Commercial Vehicle Safety Alliance (CVSA) udgiver årlige out-of-service-kriterier, som inspektører bruger under vejsideinspektioner på niveau I, II og III. Bremsejustering - specifikt stødstangslag - er en af ​​de hyppigst nævnte udelukkelsestilstande på erhvervskøretøjer i Nordamerika.

Ifølge CVSA-data fra de seneste inspektionscyklusser, Overtrædelser af bremsesystemet udgør konsekvent over 40 % af alle ordrer, der ikke er i brug , med bremsejustering (relateret slækjustering), der udgør en betydelig del af det samlede beløb. Under CVSA's årlige bremsesikkerhedsuge - typisk afholdt i slutningen af ​​august - målretter inspektører specifikt bremsejustering som en primær kontrol.

Et køretøj er sat ud af drift til bremsejustering, når:

• Ethvert bremsekammers påførte slag er lig med eller overstiger det specificerede maksimum for den pågældende kammertype og størrelse.
• Slækjusteringen er revnet, ødelagt eller mangler.
• Gaffelstiften mangler, er meget slidt eller ikke korrekt fastholdt.
• Slapjusteringen er løs på knastakslen, eller knastakslen har for stort endespil.

Fra et flådedriftsperspektiv udløser en enkelt udeladt ordre tabt omsætning, chaufførtilbageholdelse, bugseringsomkostninger, hvis det er relevant, og et mærke på luftfartsselskabets SMS (Safety Measurement System)-score, der påvirker CSA-percentilrangeringen i 24 måneder. Omkostningerne ved en forpasset inspektion af slackjustering overstiger rutinemæssigt $2.000 til $5.000, når den samlede operationelle effekt beregnes - langt mere end omkostningerne til selve justeringsanordningen.

Slack Adjuster Valg efter applikationstype

Ikke alle slækjusteringer passer til enhver lastbil eller traileranvendelse. Driftsbetingelser, akselkonfiguration og bremsekammertype påvirker alle det korrekte valg. Følgende opdeling dækker de mest almindelige scenarier.

Drivakselapplikationer

Drivaksler på klasse 8 traktorer bruger typisk type 30 eller type 24 bremsekamre parret med 5-1/2 tomme arm ASA'er. De høje drejningsmomentkrav til belastede tandemaksler og den termiske belastning af bjergkvaliteter gør overholdelse af smøreintervaller særligt vigtig her. ASA'er med forseglet krop med forlængede smøreintervaller (op til 100.000 miles på nogle premium-enheder) er tilgængelige og foretrækkes i stigende grad af langdistanceflåder, der forsøger at reducere servicebegivenheder ved vejen.

Styreakselapplikationer

Styreaksler byder på unikke emballageudfordringer, fordi slækjusteringen skal rydde styretøjet gennem hele rækken af styrebevægelser. Nogle styreakseldesigns bruger en kortere, forskudt slækjusteringskrop for at undgå kontakt med knoen ved fuld låsning. Udskiftning af en styreakselslørjustering med en standard drivakselenhed - selv en med en matchende armlængde - kan resultere i interferens, der beskadiger både justeringsanordningen og styregeometrien.

Trailerakselanvendelser

Trailere oplever mindre hyppig vedligeholdelse end traktorer, hvilket gør ASA kvalitetsvalg særligt vigtigt. Trailere, der er parkeret i udendørs opbevaring, er udsat for korrosion, fugtindtrængning og længere perioder mellem inspektionerne. Premium trailer ASA'er med indre komponenter i rustfrit stål og bedre tætningsdesign giver meningsfuldt længere levetid under disse forhold. En trailer med tre ude af justering af slækjusteringer kan bestå en overfladisk visuel inspektion og stadig være groft ikke-kompatibel ved slagmåling — noget, som kun praktisk måling afslører.
