Justerer du slækjusteringer med bremser sat eller sluppet?

Det direkte svar: Bremser frigivet til justering af slap justering

Ved justering af a slækjustering , skal bremserne være helt løsnet. Dette er den korrekte procedure for både manuelle slækjusteringer og den indledende opsætning af automatiske slack justeringer. Når bremserne er sluppet, trækkes bremseskoene væk fra tromlen, hvilket gør det muligt for justeringsanordningen at bevæge stødstangen og knastakslen frit uden at binde eller skabe falske aflæsninger. Forsøg på at justere med bremserne aktiveret introducerer fjederspænding og friktion, der maskerer den sande slæk i systemet, hvilket resulterer i en forkert justeret bremse, der enten kan trække eller undlade at gå i indgreb med tilstrækkelig kraft.

Denne regel gælder på tværs af luftbremsesystemer på kommercielle lastbiler, trailere og busser - ethvert køretøj, der er underlagt FMCSA-reglerne under 49 CFR Part 393. Bremsejustering påvirker bremselængden direkte. En bremse, der er ude af justering med selv en brøkdel af en tomme i stødstangsvandring kan reducere bremseeffektiviteten betydeligt, især under nødstop, hvor ensartet bremsetid på tværs af alle aksler er kritisk.

At forstå, hvorfor bremserne skal udløses - ikke blot at de skal være - hjælper teknikere med at undgå almindelige fejl og sikrer gentagelige resultater på tværs af forskellige køretøjer og bremsekonfigurationer.

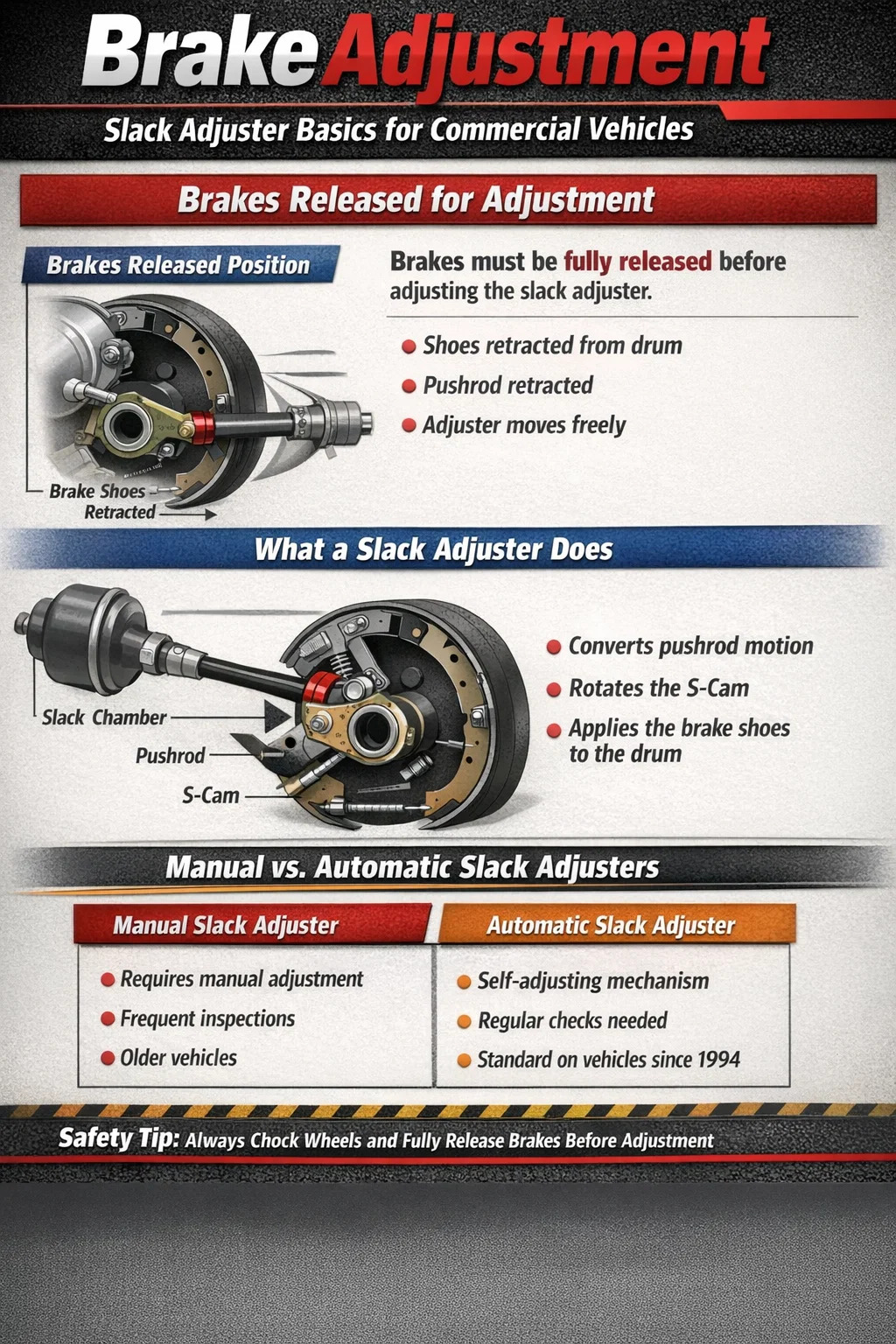

Hvad en Slack Adjuster faktisk gør

A slækjustering er en vægtstangsarm, der forbinder bremsekammerets trykstang med bremseknastakslen. Dens primære funktion er at omdanne stødstangens lineære bevægelse til rotationskraft på S-cam, som igen skubber bremseskoene udad mod tromlen. Den "slæk" den klarer refererer til den frie vandring i systemet - afstanden mellem bremseskoene og tromleoverfladen, når bremserne ikke er aktiveret.

Efterhånden som bremsebelægninger slides ned over tid, øges afstanden mellem sko og tromle. Hvis slækjusteringen ikke er justeret for at kompensere, skal stødstangen bevæge sig længere, før bremserne aktiveres, hvilket forsinker bremsereaktionen og reducerer klemkraften. Dette er grunden til, at regelmæssig inspektion og justering er obligatorisk i henhold til føderale og statslige erhvervskøretøjsbestemmelser.

Der er to typer slækjusteringer i almindelig brug:

• Manuelle slækjusteringer — kræver periodisk manuel justering med en skruenøgle. De retter sig ikke selv, da foringer slides og skal efterses og justeres med jævne mellemrum.
• Automatiske slækjusteringer (ASA'er) — designet til at opretholde korrekt bremsejustering automatisk, når belægninger slides. De kræver dog stadig korrekt indledende opsætning og periodisk inspektion for at bekræfte, at de fungerer korrekt.

Begge typer deler den samme grundlæggende geometri og gearingsprincipper, hvorfor justeringsproceduren - bremser frigivet, korrekt stødstangsvinkel, korrekt drejningsmoment - gælder for begge.

Hvorfor bremser skal udløses under justering

Den mekaniske årsag til, at bremserne skal udløses, mens justeringen af slækjusteringen afhænger af modstand og geometri. Når bremserne aktiveres, sættes bremsekammeret under tryk, og stødstangen forlænges. S-cam har roteret, og tvinger bremseskoene fast mod tromlen med betydelig kraft - ofte flere tusinde punds klemmebelastning. I denne tilstand:

• Det slanke justeringssnekkegear er under belastning og ekstremt svært at dreje uden at beskadige justeringsmekanismen.
• Enhver justering, der foretages, er en måling af den belastede position, ikke den sande hvileafstand mellem sko og tromle.
• Når bremserne slippes efter en justering foretaget under belastning, kan skoene trække sig anderledes tilbage end forventet, hvilket efterlader justeringen forkert.
• Der er risiko for, at justeringsanordningen klikker tilbage, eller at skruenøglen glider, hvilket forårsager skade på teknikeren.

Med bremserne helt udløst og lufttrykket udluftet fra kammeret, trækkes stødstangen tilbage, S-cam er i sin hvileposition, og bremseskoene holdes væk fra tromlen af ​​returfjedrene. Justeringssnekkegearet drejer frit, og enhver drejning af justeringsanordningen svarer direkte til en ændring af stødstangens slaglængde i hvile. Dette er den eneste betingelse, hvorunder en nøjagtig, repeterbar justering kan foretages.

For sikkerhed under justeringen skal du altid blokere hjulene og sikre, at parkeringsbremsen er udløst fra den specifikke aksel, der arbejdes på. På køretøjer med fjederpåsatte parkeringsbremser (almindelig på drivaksler) holder parkeringsbremsen bremserne aktiveret mekanisk - denne skal udløses, før du justerer driftsbremsens slørjusteringer på den pågældende aksel.

Trin-for-trin manuel Slack Adjuster-justeringsprocedure

Manuel justering af slækjustering er en ligetil procedure, når den udføres korrekt. De følgende trin gælder for S-cam tromlebremsesystemer, som fortsat er den mest almindelige konfiguration på nordamerikanske erhvervskøretøjer.

Værktøj påkrævet

• 3/8-tommer eller 1/2-tommer drevskralde eller afbryderstang
• Korrekt størrelse fatning eller skruenøgle til justeringsbolten (almindeligvis 9/16-tommer eller 5/8-tommer)
• Lineal eller bremseslagsmåler
• Hjulklodser

Fremgangsmåde

1. Parker køretøjet på et plant underlag og bloker alle hjul sikkert.
2. Slip alle bremser — driftsbremser og parkeringsbremser. Bekræft, at luftsystemet er fuldt opladet (typisk 100–120 PSI).
3. Marker stødstangen ved forsiden af ​​bremsekammeret med en malingsmarkør eller kridt for at etablere et referencepunkt.
4. Få en assistent til at anvende og holde fuldt driftsbremsetryk (ca. 90 PSI ved bremsekammeret), mens du måler stødstangsslaget fra det markerede referencepunkt til den nye position.
5. Slip bremserne igen, før du foretager nogen justering.
6. Find justeringsbolten på slækjusteringen - den vil være på kroppen af ​​justeringsanordningen, ofte dækket af en gummistøvle. Fjern støvlen, hvis den findes.
7. Drej justeringsbolten med uret for at stramme (reducere slæk). Hver hel omdrejning af bolten fremfører justeringsanordningen ca. 1/4 til 1/2 tomme af stødstangens vandring, afhængigt af justeringsmodellen.
8. Stop med at stramme, når du mærker let modstand - bremseskoene rører bare tromlen. Skru derefter justeringen af ​​med 1/4 omgang for at skabe korrekt frigang.
9. Kontroller slaget igen ved at aktivere bremserne igen. Bekræft, at slaget er inden for den lovlige grænse for kammerstørrelsen.
10. Udskift gummistøvlen over justeringsbolten for at beskytte mekanismen mod forurening.
11. Drej hjulet med hånden for at bekræfte, at tromlen roterer frit uden træk fra bremseskoene.

Hjulspinkontrollen i slutningen af ​​proceduren er kritisk. En tromle, der ikke drejer frit, angiver, at skoene trækker mod tromlen, hvilket vil forårsage overophedning, accelereret slid på belægningen og potentiel bremseblegning under køretøjets drift.

Lovlige Pushrod Slag-grænser efter kammerstørrelse

Føderale regulativer under 49 CFR 393.47 specificerer maksimalt tilladt stødstangslag for hver bremsekammerstørrelse. Overskridelse af disse grænser ved inspektion er en overtrædelse, der kan resultere i, at køretøjet tages ud af drift. Følgende tabel viser de mest almindelige kammerstørrelser og deres maksimale slaggrænser:

Kamre med lange slag kan identificeres ved en rektangulær mærke på kammeret eller ved en klemring, der er længere end et standardkammer af samme størrelse. Brug ikke standardslaggrænser ved måling af et langt slagkammer — dette er en almindelig inspektionsfejl, der resulterer i at dømme en korrekt justeret bremse eller, værre, at passere en, der er ude af justering.

Automatiske Slack Adjusters: Opsætning, inspektion og almindelige fejl

Automatiske slækjusteringer har været påkrævet på nye erhvervskøretøjer i USA siden 1994 i henhold til FMCSA-reglerne. På trods af at de kaldes "automatiske", kræver de korrekt indledende installation og regelmæssig inspektion. De eliminerer ikke behovet for vedligeholdelse af bremsesystemet - de erstatter den periodiske manuelle drejning af en justeringsbolt med en indvendig mekanisme, der kompenserer for slitage på belægningen trinvist under hver bremsning.

Indledende opsætning af en automatisk slækjustering

Når du installerer en ny automatisk slækjustering eller følger en bremsereline, skal justeringen indstilles manuelt for at etablere den første frigang. Denne indledende opsætning udføres med frigjorte bremser, efter samme logik som manuel justeringsjustering. De fleste producenter angiver:

• Drej den manuelle justering sekskantet (ofte 9/16-tommer) med uret, indtil bremseskoene kommer i kontakt med tromlen - du vil mærke øget modstand.
• Skru tilbage 1/2 omgang for at etablere frigang mellem sko og tromle.
• Aktiver og slip bremserne flere gange for at tillade den automatiske mekanisme at cykle og finde sin betjeningsposition.
• Mål stødstangens slaglængde for at bekræfte, at det er inden for lovmæssige grænser.

Efter den første opsætning bør den automatiske slækjustering opretholde korrekt justering uden yderligere manuel indgriben. Hvis stødstangens slaglængde konsekvent er ude af specifikationen på et køretøj med automatiske justeringer, er det et tegn på et problem - ikke en udløser til manuelt at justere justeringen, som om det var en manuel type.

Derfor bør du aldrig manuelt genjustere en automatisk slækjustering under brug

Dette er et af de vigtigste og mest almindeligt misforståede punkter om automatiske slækjusteringer. Hvis en automatisk slækjustering gentagne gange er ude af justering, er den korrekte reaktion at finde og rette den underliggende årsag - ikke manuelt at vende justeringen tilbage til spec.

Manuel justering af en automatisk slækjustering under drift maskerer rodproblemet og kan beskadige den indvendige koblingsmekanisme, hvilket får justeringen til at overjustere og resultere i trækkende bremser. Almindelige årsager til automatisk slackjusteringsfejl omfatter:

• Slidt eller revnet bremsebelægning — foringer, der er slidt ud over brugbar tykkelse, forårsager overdreven bevægelse, som justeringsanordningen ikke fuldt ud kan kompensere for.
• Løse eller slidte fundamentsbremsekomponenter — slidte knastakselbøsninger, revnet edderkop (bremseholder) eller slidte ankerstifter tillader bevægelser, der efterligner forkert justering.
• Forkert stødstangslængde — hvis stødstangen blev udskiftet med en af forkert længde, er slækjusteringsgeometrien slået fra, og den automatiske mekanisme kan ikke fungere korrekt.
• Fastlåst eller frossen justeringsmekanisme — intern korrosion, mangel på smøring eller forurening kan forhindre den automatiske kobling i at gå korrekt i indgreb.
• Forkert justering for applikationen — slækjusteringer er bedømt efter armlængde og gaffeltype. Brug af en justeringsanordning med en forkert armlængde ændrer den mekaniske gearing og påvirker slagmålingen.

Pushrod vinkel og geometri: Hvorfor det betyder mere, end de fleste teknikere er klar over

Selv med bremserne korrekt udløst under justeringen, vil en slækjustering, der er placeret i den forkerte vinkel, ikke levere maksimal bremseeffektivitet - uanset hvor præcist stødstangsslaget er indstillet. Forholdet mellem stødstangen og den slap justeringsarm er en kritisk geometriovervejelse, som ofte overses.

For maksimal mekanisk fordel, slækjusteringsarmen skal være vinkelret på stødstangen, når bremserne er fuldt aktiveret . Ved fuld påføring producerer en 90-graders vinkel mellem justeringsarmen og stødstangen det største rotationsmoment på knastakslen. Hvis armen er ved 80 grader eller 100 grader ved fuld påføring, falder drejningsmomentydelsen - nogle gange betydeligt.

I praksis betyder opnåelse af præcis 90 grader ved fuld påføring, at justeringsarmen skal placeres lidt over 90 grader (mod den tilbagetrukne position), når bremserne slippes, så når stødstangen strækker sig under påføring, passerer armen vinkelret igennem. Mange producenter anbefaler, at den slap justeringsarm vinkles ca. 5 til 10 grader forbi vinkelret i den frigjorte position som en opsætningsretningslinje.

Forkert geometri er normalt forårsaget af:

• Brug af en slækjustering med den forkerte armlængde til monteringspositionen til bremsekammeret
• Udskiftning af stødstangen med en af forkert længde uden at flytte bremsekammeret
• Et bremsekammermonteringsbeslag, der er blevet bøjet eller repareret og ikke længere er i den korrekte position

Inspektion før tur: Hvordan chauffører kan identificere problemer med slækjustering

Kommercielle chauffører, der betjener køretøjer, der er underlagt FMCSA-reglerne, er forpligtet til at udføre inspektioner før tur, der inkluderer kontrol af bremsejustering. I henhold til 49 CFR 392.7 skal føreren være overbevist om, at køretøjet er i sikker driftstilstand, før han kører. Bremsejustering er en vigtig del af denne kontrol.

Chauffører kan udføre en praktisk kontrol uden værktøj ved hjælp af følgende metode:

1. Med bilen parkeret, motoren slukket og luftsystemet fuldt opladet (100 PSI eller derover), skal du blokere hjulene.
2. Aktiver og hold fuldt driftsbremsetryk - få en kollega til at holde bremsepedalen helt nede, eller brug et værktøj til at holde bremsepedalen.
3. Gå med køretøjet og observer visuelt hver stødstang. Se efter stødstænger, der er forlænget meget længere end andre - dette indikerer for stort slag på den bremse.
4. Tjek for slækjusteringer, der ser ud til at være i en stærkt vinklet position, hvilket kan indikere geometriproblemer eller en fastlåst mekanisme.

Chauffører forventes ikke selv at udføre justeringer under en inspektion før tur - det er rollen som en kvalificeret mekaniker. Men at identificere en visuelt tydelig ude af justeringstilstand og tage køretøjet ud af drift til reparation inden kørsel er både en juridisk forpligtelse og et sikkerhedsansvar.

En stødstang, der strækker sig mere end 2 tommer på et standard Type 30-kammer, er ude af justering af føderale standarder, og køretøjet må ikke køres, før det er rettet. Dette er ikke en anbefaling - det er en overtrædelse, der kan resultere i bøder, udelukkelsesordrer og øget ansvar i tilfælde af en ulykke.

Almindelige fejl begået under Slack Adjuster-justering

Selv erfarne teknikere falder ind i mønstre, der fører til unøjagtig bremsejustering. Følgende fejl er blandt de hyppigst observerede under bremseinspektioner og kan resultere i bremser, der består en hurtig visuel kontrol, men ikke fungerer korrekt under faktiske driftsforhold.

Justering med påsat parkeringsbremse

På fjederpåførte parkeringsbremsesystemer (SAPB) aktiverer fjederen inde i parkeringskammeret bremserne mekanisk, når lufttrykket fjernes. Mange teknikere blokerer hjulene og frigiver luft fra parkeringskredsløbet for at indstille fjederbremserne til immobilisering af hjul, og forsøg derefter at justere driftsbremsen på den samme aksel. Fjederbremsen påfører kraft gennem den samme S-cam og sko, hvilket betyder, at driftsbremsen er helt eller delvist aktiveret. Enhver justering foretaget i denne tilstand vil være unøjagtig.

Kontrollerer ikke for tromletræk efter justering

Det er en retningslinje, ikke en garanti at bakke justeringen af 1/4 omgang, efter at skoene kommer i kontakt med tromlen. Bremsegeometri, variation i tromlediameter, variation af belægningstykkelse på tværs af skoen og tilbageføringsfjedrenes tilstand påvirker alt sammen, hvor meget frigang der faktisk opnås. Drej altid tromlen i hånden efter justering for at bekræfte, at den roterer frit. En tromme, der kræver mere end en let indsats at dreje med hånden, trækker.

Brug af en lang slaggrænse på et standardkammer

Et type 30 standardkammer har en maksimal slaglængde på 2,0 tommer. Et kammer med lang slaglængde af type 30 har et maksimum på 2,5 tommer. At forveksle de to er en alvorlig fejl. Hvis et standardkammer måles mod en grænse på 2,5 tommer, vil en bremse med 2,3 tommer slaglængde - som er væsentligt ude af justering - fejlagtigt bestå inspektionen. Kammeridentifikationsmærker skal altid verificeres, før slagmålinger registreres.

Måling af slagtilfælde ved mindre end fuldt påføringstryk

Skubbestangens slaglængde skal måles med fuldt driftsbremsetryk påført - ca. 90 PSI ved kammerindløbet. Måling ved lavere tryk giver en kortere slagaflæsning, der får bremsen til at se korrekt justeret ud, når den måske ikke er det. Brug altid en kalibreret testmåler og bekræft systemtrykket, før slaglængden måles.

Ignorerer fundamentsbremseslid

En slækjustering, der bliver ved med at gå ud af justering - kræver hyppig efterjustering - er næsten altid et symptom på slidte fundamentsbremsekomponenter, ikke en defekt justering. Udskiftning af justeringsanordningen uden at tage fat på det underliggende slid løser ikke problemet og spilder dele og arbejde. Efterse hele fundamentsbremseenheden, inklusive knastaksel, bøsninger, ruller, sko og ankerstifter, når en bremse gentagne gange går ud af justering.

Hvordan bremsejustering direkte påvirker bremselængden

Forbindelsen mellem justering af slækjustering og faktisk standsning er ikke teoretisk - den er målbar og dokumenteret. Bremseforskning fra Federal Motor Carrier Safety Administration og CVSA-inspektionsdata viser konsekvent, at ude af justering af bremser er en af ​​de førende bremserelaterede overtrædelser, der er fundet under vejsideinspektioner, og at bremseubalance forårsaget af justeringsvariationer mellem aksler øger bremselængden betydeligt.

Når en eller flere bremser på et flerakslet køretøj er ude af justering, aktiveres de senere i standsningen end korrekt justerede bremser. De bremser, der aktiveres først, bærer uforholdsmæssigt mere af den samlede bremsebelastning. Dette fører til:

• Hurtigere belægningsslid på de først tilkoblede bremser
• Højere varmeopbygning i disse bremser, hvilket øger risikoen for, at bremserne falmer
• Køretøj trækker eller girer under kraftig opbremsning, da bremsekraften er ujævn side til side
• Samlet bremselængde, der er længere end køretøjets designspecifikation

En fuldt lastet klasse 8 lastbil, der kører med 60 mph, kræver cirka 335 fod for at stoppe under ideelle forhold med alle bremser korrekt justeret og fungerende. Undersøgelser har vist, at ude af justering af bremser kan tilføje 20 % eller mere til bremselængden under de samme forhold — oversat til yderligere 67 fod eller mere, før køretøjet standser. Ved motorvejshastigheder er denne forskel forskellen mellem et kontrolleret stop og en kollision.

Smørekrav til Slack Justers

En slækjustering, der er korrekt justeret, men utilstrækkeligt smurt, vil ikke opretholde sin justering eller fungere pålideligt over tid. Justeringsdrejetappen og den indvendige snekkegearmekanisme kræver regelmæssig smøring. De fleste producenter specificerer et lithium-baseret eller moly-baseret chassisfedt, der opfylder NLGI Grade 2-specifikationer.

Fedtfittings er typisk placeret på kroppen af ​​slækjusteringen og ved gaffelstiften, der forbinder justeringen med stødstangen. Smøreintervaller varierer fra producent til producent, men falder sædvanligvis i intervallet fra hver 25.000 til 50.000 miles til over-the-road applikationer eller hver 3. måned for køretøjer, der kører under svære arbejdsforhold såsom byggeri, minedrift eller hyppig off-road brug.

Tegn på utilstrækkelig smøring omfatter:

• Stiv eller vanskelig snekkegearrotation under manuel justering
• Synlig rust eller korrosion på justeringshuset eller gaffelstiften
• Uregelmæssig bremsejustering — justeringsanordningen frem- eller trækker sig uensartet mellem inspektionsintervallerne
• Automatisk slækjustering, der ikke opretholder korrekt slaglængde efter gentagne bremsninger

Automatiske slækjusteringer, der virker fastklemt eller ikke reagerer på smøring, bør udskiftes i stedet for at tvinges. Anvendelse af overdreven kraft på en fastlåst automatisk justering for manuelt at trække den tilbage kan permanent beskadige den indvendige kobling, hvilket gør den automatiske funktion ude af drift.

Sammenligning: Manuel vs Automatisk Slack Adjusters

Forståelse af forskellene mellem manuelle og automatiske slørjusteringer hjælper vedligeholdelsesledere og ejer-operatører med at træffe informerede beslutninger om vedligeholdelsesplaner for bremsesystemet og inspektionsprotokoller.

Regulatoriske overholdelse og inspektionsstandarder

Bremsejusteringsoverholdelse håndhæves gennem to primære kanaler: FMCSA vejsideinspektioner udført af håndhævelsesofficerer og periodiske køretøjsinspektioner krævet af statens regler. At forstå, hvad inspektører leder efter, hjælper vedligeholdelsesoperationer med at forblive konsekvente.

The Commercial Vehicle Safety Alliance (CVSA) North American Standard Out-of-Service-kriterier definerer de betingelser, hvorunder et køretøj skal tages ud af drift med det samme for bremseovertrædelser. For problemer med slackjustering omfatter de relevante kriterier:

• Trykstangsslag overskrider den maksimale grænse for den installerede kammerstørrelse
• Løs eller manglende slækjustering - en justering, der bevæger sig mere end 1/4 tomme målt ved gaffelstifthullet med frigjorte bremser, betragtes som defekt
• Revnet, knækket eller manglende komponenter i slækjusteringsenheden
• Ude af funktion, automatisk slækjustering - en ASA, der kræver manuel justering for at bringe den i specifikationen, betragtes som ude af drift og er en ude af drift

Data fra CVSA Bremsesikkerhedsuge fra de seneste år viser konsekvent, at overtrædelser af bremsejusteringer - herunder ude af justering af slækjusteringer - tegner sig for en betydelig andel af alle bremserelaterede udelukkede ordrer. I 2022 var bremsejusteringsovertrædelser blandt de fem største overtrædelser fundet under målrettede bremseinspektioner, hvilket påvirkede en målelig procentdel af inspicerede erhvervskøretøjer.

Vedligeholdelse af korrekt bremsejustering er ikke kun et sikkerhedskrav - det er et overholdelseskrav med direkte økonomiske og operationelle konsekvenser, når det ignoreres. En enkelt ude af drift ordre kan forsinke en belastning, udløse øget inspektionskontrol og påvirke et luftfartsselskabs CSA-score, hvilket påvirker forsikringspriser og berettigelse til visse kontrakter.
