Hvordan identificerer man en automatisk slækjustering?

Sådan identificeres en automatisk slækjustering med et blik

En automatisk slækjustering kan identificeres ved tilstedeværelsen af en udløsermekanisme på justeringslegemet — enten en trækkrave, en trykknap eller en låsebøsning — placeret nær snekkegearets justeringsbolt. Denne udløserfunktion er den mest pålidelige visuelle indikator, der adskiller en automatisk slackjustering (ASA) fra en manuel. På en manuel justeringsanordning drejer sekskantbolten frit i begge retninger uden låsemekanisme. På en automatisk justering er den samme bolt beskyttet af et koblings- eller palesystem, der forhindrer utilsigtet tilbageslag under normal bremsedrift.

Ud over udløsermekanismen, automatiske slækjusteringer også en tendens til at have en større og mere komplekse boliger end manuelle enheder, ofte med synlige støbemarkeringer, mærkelogoer og varenummerstempler på justeringshuset. Hvis du sidder under en lastbil eller trailer og er usikker på, hvilken type du kigger på, er den hurtigste kontrol dette: prøv at dreje snekkegearbolten uden at trykke eller trække noget. Hvis den modstår eller slet ikke vil bevæge sig, ser du næsten helt sikkert på en automatisk justering med koblingen indkoblet.

Sektionerne nedenfor opdeler dette yderligere - efter fysiske funktioner, mærkespecifikke markeringer, alderskrav for køretøjer og identifikationsscenarier i den virkelige verden.

Den juridiske baseline: Hvorfor automatiske slackjusteringer nu er standard

Før man går ind i fysisk identifikation, hjælper det at forstå den regulatoriske kontekst. Under 49 CFR 393,53 , kræver Federal Motor Carrier Safety Administration (FMCSA) alle luftbremsede erhvervsmotorkøretøjer fremstillet på eller efter 20. oktober 1994 skal udstyres med automatiske slækjusteringer. Dette gælder for traktorer, trailere, busser og enhver anden luftbremset CMV over 10.000 lbs GVWR.

Hvad dette praktisk talt betyder: Hvis du arbejder på en lastbil eller trailer bygget i de sidste 30 år, bør du forvente automatiske slækjusteringer som standard. Manuelle justeringsanordninger på køretøjer efter 1994 repræsenterer enten en ikke-kompatibel modifikation, en specialitet eller militær anvendelse eller udstyr, der er blevet serviceret forkert. Hvis du ser, hvad der ser ud til at være en manuel justering på et nyere køretøj, er det et rødt flag, der er værd at undersøge, før du udfører noget bremsearbejde.

Før 1994-køretøjer - ældre enkeltakslede lige lastbiler, vintagetrailere, nogle transitbusser - kan lovligt stadig køre manuelle justeringer. Identifikationsmetoden er forskellig for disse, hvilket er dækket i et dedikeret afsnit nedenfor.

Fysiske funktioner, der identificerer en automatisk slackjustering

Når du fysisk inspicerer en bremsesamling, skal du kigge efter disse specifikke funktioner på justeringsarmen og huset:

Frigivelsesmekanismen

Dette er den definerende funktion. Hver automatisk slækjustering har en form for frigørelsessystem indbygget i snekkegearhuset. De tre mest almindelige konfigurationer er:

• Træk krave: En cylindrisk ring omkring justeringsboltens aksel, som skal trækkes udad og holdes for at frigøre den indvendige kobling. Findes på Haldex og mange Gunite modeller. Kraven er typisk riflet eller ribbet for greb og flugter med huset, når den er i indgreb.
• Tryk knap: En sidemonteret knap på justeringshuset, normalt fjederbelastet, der frigør palen, når den trykkes ned. Fælles på Meritor (Rockwell) justeringsanordninger. Knappen er typisk 8-12 mm i diameter og sidder i en forsænket lomme på siden af snekkegearhuset.
• Låsehylster eller hætte: En beskyttelseshætte eller -hylster over justeringsbolten, der inkorporerer udløserfunktionen. Mindre almindeligt, men findes på nogle justeringsanordninger med europæiske specifikationer, der bruges i operationer med blandet flåde.

Hvis du ser nogen af ​​disse funktioner i nærheden af ​​snekkegearbolten, ser du på en automatisk slækjustering. Ingen undtagelser.

Boligstørrelse og kompleksitet

Automatiske slækjusteringer har et mærkbart større snekkegearhus end manuelle justeringer. Huset skal indeholde koblingsmekanismen, palen og den indvendige fjeder - så det er mere omfangsrigt. Et manuel justeringshus er kompakt og enkelt, i det væsentlige kun en støbning omkring snekkegearet. Et automatisk justeringshus er typisk 50–75 % større i snekkegearsektionen , ofte nogenlunde rektangulært eller ovalt i tværsnit versus den mere strømlinede form af en manuel enhed.

Sekskantbolt størrelse og dybde

Justeringsbolten på en automatisk slækjustering er typisk forsænket lidt i huset eller beskyttet af udløserkraven, i stedet for at være helt eksponeret. Almindelige hex størrelser er 3/4" på Haldex enheder , 9/16" på de fleste Meritor-enheder , og 5/8" på Gunite-enheder . På en manuel justeringsanordning sidder bolten helt fritlagt uden omgivende hardware.

Støbemærker og stemplinger

De fleste automatiske slækjusteringer har producentens navn eller logo støbt direkte ind i justeringshuset sammen med et varenummer, armlængde og ofte en pil til installationsretningen. Almindelige markeringer inkluderer "HALDEX", "MERITOR", "GUNITE", "BENDIX" eller numeriske delkoder som "MGM" eller "HB" præfikser. Manuelle justeringer fra ældre produktionsserier er ofte umærkede eller har kun minimale støbekoder.

Mærke-for-mærke-identifikationsvejledning til automatiske slackjusteringer

Hver større producent har konsekvente visuelle signaler på tværs af deres automatiske slackjusteringsproduktlinjer. At kende disse gør identifikation hurtigere, især i snavsede eller svage lysforhold under et køretøj.

Haldex Automatiske Slack Adjusters

Haldex er et af de mest udbredte mærker i nordamerikanske flåder. Deres automatiske justeringer kan identificeres ved:

• En fremtrædende træk-type udløserkrave med en riflet grebsoverflade, der omgiver den 3/4" sekskantbolt
• "HALDEX" støbt med hævede bogstaver på justeringshuset
• Et relativt rektangulært snekkegearhus med afrundede hjørner
• Armlængder spænder fra 5,5" til 6,5" , stemplet eller støbt i nærheden af gaffelstifthullet
• En smørenipling (zerk) på snekkegearhusets ende, typisk 1/4"-28 gevind

Haldex justeringer er almindelige på Freightliner, Volvo og mange traileraksler, inklusive dem fra Hendrickson og Dana.

Meritor (Rockwell) Automatisk Slack Justers

Meritors automatiske slækjusteringer kan identificeres ved:

• A sidemonteret trykknap på snekkegearhuset — dette er den mest karakteristiske Meritor-identifikation
• "MERITOR" eller "ROCKWELL" støbt ind i huset (ældre produktionsenheder læser ofte "ROCKWELL")
• A 9/16" sekskant justeringsbolt , forsænket lidt i husets overflade
• Et mere ovalt snekkegearhus sammenlignet med den boxede Haldex-profil
• Almindelig på Peterbilt, Kenworth, International og Mack lastbiler

Gunite automatiske slækjusteringer

Gunite (nu en del af Accuride-familien) justeringer er almindelige på ældre trailere og transitbusser. Identifikationsmarkører inkluderer:

• A trækkraveudløsermekanisme , som i koncept ligner Haldex, men med en lidt anden profil - ofte mere cylindrisk
• "GUNITE" støbt på kroppen, nogle gange ledsaget af et varenummer, der begynder med "ASA"
• A 5/8" sekskantbolt i mange applikationer
• En bemærkelsesværdig stiv ormegearfølelse på grund af snævrere indvendige tolerancer - ofte forvekslet med en fastlåst justeringsanordning ved første møde

Bendix Automatiske Slack Adjusters

Bendix-justeringsanordninger optræder oftest på skolebusser og mellemstore lastbiler. De kan identificeres ved:

• "BENDIX" eller "BW" støbt på huset
• A træk krave udløser med en glat (ikke-rillet) finish — lidt anderledes taktil fornemmelse fra Haldex
• Et mere kompakt hus sammenlignet med Meritor- eller Haldex-enheder med samme armlængde
• Sædvanligvis parret med Bendix-fundamentbremsekomponenter på samme aksel

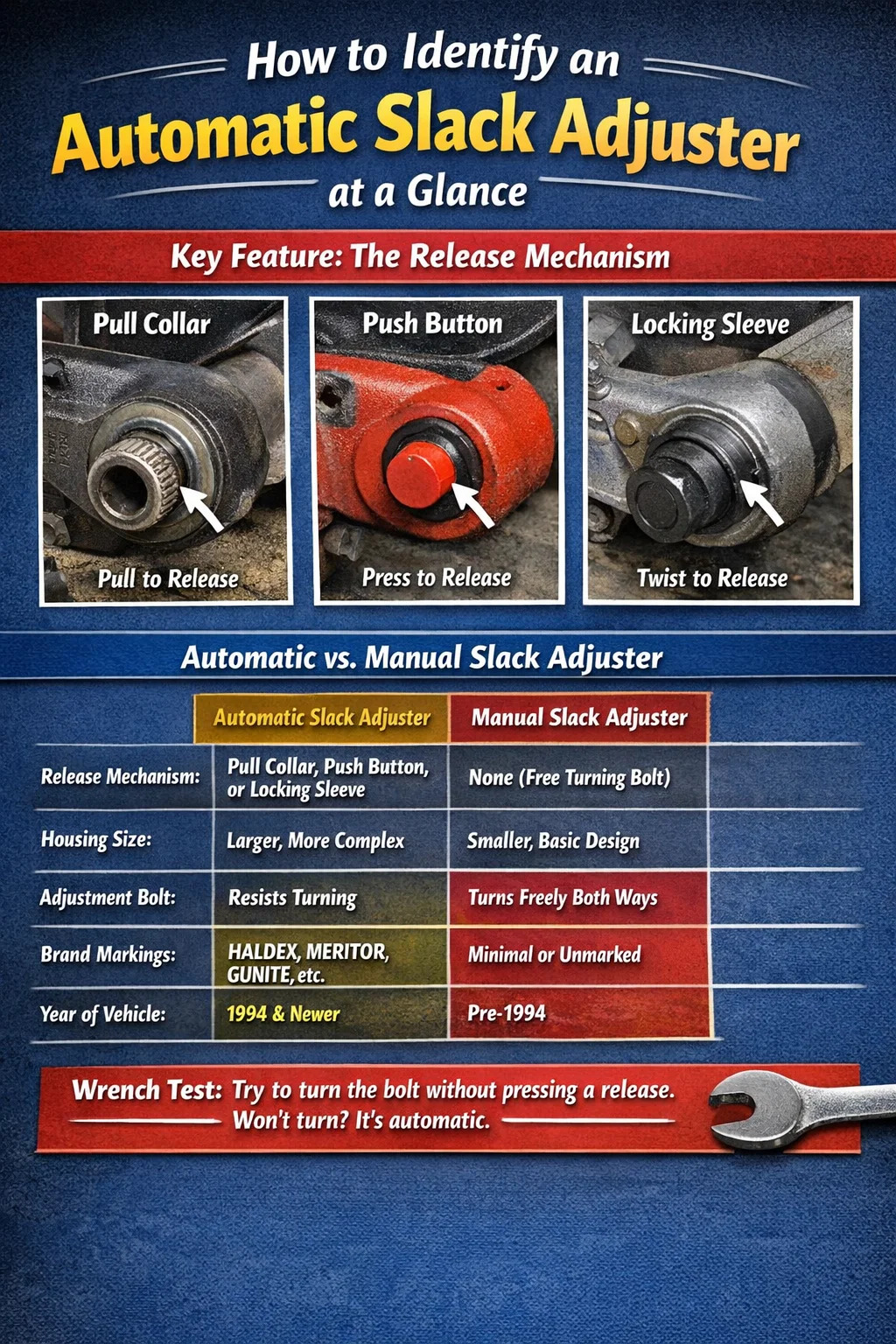

Automatisk vs. Manuel Slack Adjuster: Side-by-side sammenligning

Tabellen nedenfor opsummerer de vigtigste visuelle og funktionelle forskelle mellem automatiske og manuelle slækjusteringer, nyttige som en hurtig reference, når du udfører en inspektion under ukendt udstyr:

Sådan bekræftes typen, når visuel inspektion ikke er entydig

Under virkelige butiksforhold er slackjusteringsanordninger ofte sammensat med vejsnavs, fedt og rust. Støbemarkeringerne kan være ulæselige, og udløsermekanismen kan være tilsløret. Når det sker, skal du bruge disse yderligere bekræftelsesmetoder:

Skruenøgletesten

Sæt den korrekte skruenøgle på justeringsbolten og anvend moderat drejekraft mod uret uden at trykke på knapper eller trække i kraven. På en automatisk slækjustering vil bolten modstå eller slet ikke bevæge sig — den indvendige kobling forhindrer tilbageslag, uden at udløseren er aktiveret. På en manuel justeringsanordning vil bolten dreje med normal skruenøgle. Dette er en pålidelig test, der tager omkring 5 sekunder og kræver ingen rengøring af justeringshuset.

Tjek køretøjets fremstillingsdato

Køretøjets identifikationsnummer (VIN) pladen på dørkarmen eller førerhusets ydre giver dig fremstillingsdatoen. Hvis køretøjet er bygget efter oktober 1994 , kræver føderal lov automatiske slackjusteringer. Dette indsnævrer din identifikation betydeligt - hvis det er en lastbil efter 1994, og justeringsanordningen ikke har en åbenlys frigørelsesmekanisme, er noget blevet ændret eller forkert installeret og skal undersøges nærmere.

Slå varenummeret op

Hvis du kan læse et hvilket som helst varenummer fra justeringshuset - selv delvist - krydshenviser det til producentens katalog. Haldex, Meritor og Bendix vedligeholder alle online reservedelsdatabaser. Et varenummerpræfiks for "MGM-" angiver typisk Meritor, "90-" eller "HA-" præfikser angiver Haldex, og "ASA" i enhver position bekræfter, at det er en automatisk slækjustering uanset mærke. Mange O'Reilly-, FleetPride- og Truck Parts & Equipment-kataloger krydshenviser også disse numre med en klar ASA vs. manuel betegnelse.

Se køretøjets bremsespecifikationsmærke

Mange lastbiler og trailere har et bremsespecifikationsmærke, der er nittet eller boltet til køretøjsrammen nær bagakslen eller inde i dørkarmen. Dette mærke viser bremsekammerstørrelsen, justeringsarmlængde og justeringstype. Et mærke med "ASA" eller "Auto Slack" er afgørende. Hvis mærket mangler - almindeligt på ældre trailere - brug de fysiske inspektionsmetoder ovenfor.

Identifikation af en funktionsfejl automatisk slækjustering

At identificere en automatisk slækjustering handler ikke kun om at skelne den fra en manuel - det betyder også at erkende, når den automatiske justering ikke udfører sit arbejde. En defekt automatisk slækjustering er en af ​​de mest almindelige årsager til overtrædelser af bremser, der ikke er i brug i Nordamerika, og tegner sig for en betydelig andel af bremserelaterede citater under CVSA-inspektionsblitz.

Tegn på, at den automatiske justering ikke er selvjusterende

• Skubbestangslag overskrider den lovlige grænse ved 90 psi serviceapplikation — for et Type 30 standardkammer er denne grænse 2,0 tommer. Alt over det ved en bremse, der skulle være automatisk justeret, er en fejlindikator.
• Slagtilfælde er vokser gradvist på tværs af på hinanden følgende inspektioner uden udskiftning af foring. En sund automatisk justeringsanordning holder slaglængden inden for et ensartet område, efterhånden som foringen slides - den tillader ikke gradvis drift.
• Justeringsanordningen overstrammer efter bremseaktivering, hvilket får hjulet til at trække eller låse ved lav hastighed. Dette indikerer, at palen skralder for aggressivt, normalt på grund af en beskadiget eller slidt koblingsfjeder.
• Snekkegearbolten drejer frit uden at gå i indgreb med udløseren — meaning the internal clutch has worn out and the adjuster is effectively behaving like a manual unit that won't hold position.
• Visuelt bevis på revnet eller ødelagt hus , bøjet arm eller en gaffelstift med mere end 1/8" sidespil - enhver af disse gør justeringen ikke-funktionel, uanset om selve koblingsmekanismen er intakt.

FMCSA-reglerne forbyder udtrykkeligt at kompensere for en fejlagtig automatisk slækjustering gennem manuel justering. Under 49 CFR 393,53(b) , hvis en automatisk justeringsanordning kræver gentagne manuel indgreb for at holde sig inden for slaggrænserne, skal justeringsanordningen udskiftes - ikke genindstilles. Dette er et overholdelsesproblem, ikke kun en vedligeholdelsespræference.

Automatisk slackjusteringsarmlængde: Sådan læser og verificerer du det

Armlængde er en kritisk specifikation, der er stemplet eller støbt på hver automatisk slækjustering. Det måles ud fra midten af S-knastakslens hul til midten af gaffelstifthullet . Denne måling bestemmer den mekaniske fordel, som justeringsanordningen giver og skal matche køretøjets bremsespecifikation.

Almindelige armlængder i nordamerikanske flåder:

• 5,5 tommer — mest almindelig på styreaksler og nogle lettere drivaksler
• 6,0 tommer — standard for de fleste tandemdrevaksler og traileraksler
• 6,5 tommer — bruges på nogle tunge træk og specialtraileraksler med større bremsekamre

Armlængden er typisk stemplet i nærheden af armens ende med gaffelstiften som et tal som "5,5", "6" eller "6-1/2". På nogle Meritor-enheder fremstår det som en hævet støbning snarere end et stemplet nummer. Når du udskifter en automatisk slækjustering, skal udskiftningen matche den originale armlængde nøjagtigt - brug af en 5,5-tommer arm, hvor en 6-tommer var specificeret, reducerer bremsemomentet med ca. 8,3 % , som er en målbar og potentielt farlig reduktion af stopkraften.

Installationsorientering: Højre- vs. Venstre-hånds automatiske slækjusteringer

Automatiske slækjusteringer er håndholdte — hvilket betyder, at de er designet til enten venstre (fører) side eller højre (passager) side af akslen. Installation af den forkerte justeringsanordning får den indvendige kobling til at arbejde mod bremseretningen i stedet for med den, hvilket resulterer i justeringen løsner i stedet for at stramme, når bremserne aktiveres — en farlig fejltilstand, der måske ikke umiddelbart er tydelig under en statisk inspektion.

Sådan identificerer du den rigtige hånd:

• Se efter en pil eller "R" / "L" markering støbt eller stemplet på justeringshuset. Mange Haldex- og Meritor-justeringsanordninger markerer retningen for knastakselrotation eller har eksplicitte venstre/højre-betegnelser.
• Nogle justerere er universel (ikke-håndet) - de arbejder på begge sider. Disse identificeres ved fraværet af en L/R-mærkning og ved delnummerbeskrivelser, der inkluderer "universal" eller "ikke-håndet".
• Hvis du er i tvivl, skal du kontrollere OEM-bremsespecifikationen for akslen. Specifikationen vil angive, om en hånd- eller universaljustering er påkrævet, og hvis den udleveres, hvilken side hvert varenummer gælder for.

En forkert håndsautomatik installeret på et køretøj kan bestå en statisk inspektion, fordi snekkegearet og huset ser korrekte ud - fejlen bliver kun synlig under dynamisk test, eller når slaglængden måles efter gentagne bremseanvendelser og viser sig at vokse frem for at forblive konsekvente.

Automatisk Slack Adjuster-identifikation under en Pre-Trip eller DOT-inspektion

Under en inspektion før tur eller et formelt DOT-bremsetjek forventes chauffører og inspektører ikke at udføre en fuldstændig mekanisk nedrivning for at identificere justertype. Der kan dog udføres adskillige kontroller udefra hjulbrønden, der bekræfter, at den automatiske slækjustering er til stede og fungerer:

1. Visuel tilstedeværelseskontrol: Kig gennem hjulåbningen (eller brug en lommelygte) for at finde justeringsarmen mellem luftkammerets trykstang og S-knastakslen. Bekræft, at du kan se et snekkegearhus med en synlig udløserkrave eller knap - dette bekræfter, at en automatisk enhed er installeret.
2. Slagmåling: Med en hjælper, der anvender et driftsbremsetryk på 90 psi, måles stødstangsslaget ved hjælp af en lineal eller bremseslagsmåler. Sammenlign med grænsen for din kammertype. Slag indenfor specifikation uden nylig manuel justering bekræfter, at ASA fungerer.
3. Kontrol af frit slag: Med udløste bremser skal stødstangen have 5/8" til 3/4" af fri rejse før der mærkes modstand. Dette er det mellemrum, den automatiske justering opretholder. For meget frit slag (over 1 tomme) tyder på underjustering; intet frit slag tyder på overspænding eller en fastklemt justeringsanordning.
4. Slagkonsistens efter påføring: Aktiver og slip bremserne 10 gange, og mål derefter slaget igen. Hvis slaget ændrede sig væsentligt - især hvis det voksede - fungerer den automatiske justering ikke korrekt.

CVSA Level 1-inspektioner omfatter kontrol af bremsejusteringer på hver bremseposition. Inspektører måler påført slaglængde og sammenligner det med kammertypegrænser. Et køretøj med 20 % eller mere af dens bremser ude af justering står over for en ordre ude af drift. På en standard 18-hjulet traktor-trailer med 10 driftsbremsepositioner betyder det kun 2 ude af justering bremser kan sætte hele riggen ud af drift.

Ofte stillede spørgsmål om identifikation af automatiske slækjusteringer

Kan en automatisk slækjustering se identisk ud med en manuel, hvis udløserkraven mangler?

Det er usandsynligt, men muligt. Hvis en trækkrave er brækket af eller blevet fjernet, er den underliggende sekskantbolt og snekkegearhus stadig synlige - men bolten vil stadig modstå at dreje uden udløsermekanismen, fordi den indvendige kobling er intakt. Skruenøgletesten (forsøger at dreje bolten mod uret uden nogen udløserhandling) vil stadig afsløre den som en automatisk enhed, selvom selve kraven er beskadiget.

Findes der automatiske slørjusteringer til luftskivebremsesystemer?

Luftskivebremsesystemer bruger slet ikke en traditionel slækjusteringsarm. De har en integreret justeringsmekanisme indbygget i kaliberkroppen. Disse systemer kompenserer automatisk for slid på puderne internt, men komponenten kaldes ikke en slackjustering - den omtales som en pudeslitagejustering eller intern justering. Når du identificerer bremsekomponenter på en skivebremseaksel, er fraværet af en ekstern justeringsarm i sig selv identifikationen af, at du har at gøre med et skivesystem.

Hvad hvis jeg finder en manuel slækjustering på en lastbil efter 1994?

Dette er et overholdelsesproblem. I henhold til FMCSA-reglerne er det ulovligt at betjene en luftbremset CMV efter 1994 i mellemstatslig handel med en manuel slækjustering installeret. Køretøjet bør tages ud af drift, indtil den korrekte automatiske justeringsanordning er installeret. Nogle rammer fra før 1994 får nye karosserier eller førerhuse, hvilket skaber forvirring - bekræft altid ved at bruge VIN-pladens fremstillingsdato i stedet for at antage baseret på køretøjets ydre udseende.

Er der forskel på en "selvjusterende" og en "automatisk" slækjustering?

Nej – disse udtryk bruges i flæng i branchen. "Automatisk slækjustering", "selvjusterende slækjustering" og "ASA" refererer alle til den samme kategori af anordninger: en, der opretholder korrekt bremsejustering automatisk gennem en pal-og-pal- eller koblingsmekanisme, der aktiveres under aktivering og frigivelse af bremser.
